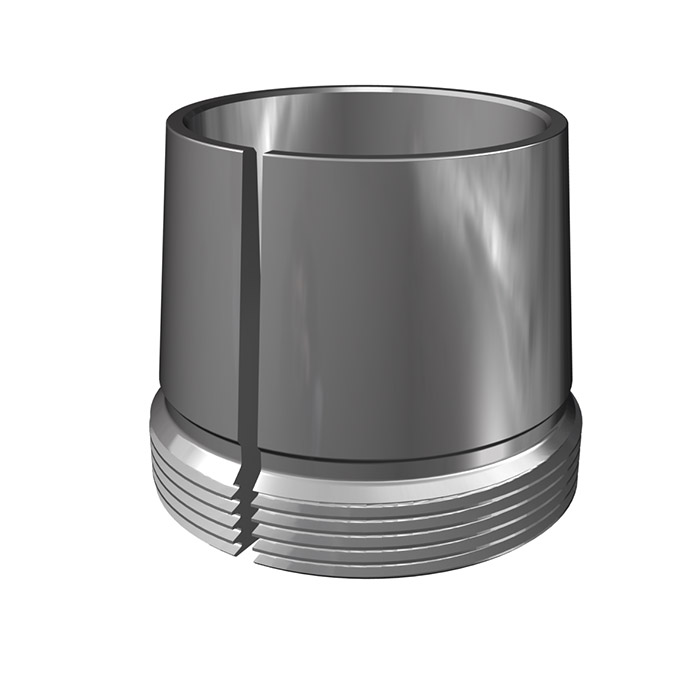

Tuleje wciągane i wciskane

Charakterystyka

Tuleje łożyskowe są powszechnie stosowanymi elementami współpracującymi z łożyskami tocznymi. Można na nich osadzić każde łożysko, choć w praktyce dotyczy to głównie łożysk kulkowych wahliwych oraz baryłkowych, rzadziej kulkowych zwykłych. Istnieje wiele powodów, dla których warto stosować tuleje:

• Ułatwienie zabudowy: Szybszy i wygodniejszy montaż, bez potrzeby specjalistycznego sprzętu.
• Łatwość demontażu: Demontaż jest szybki i wygodny, również bez potrzeby specjalistycznego sprzętu.
• Mniejsze wymagania co do obróbki wału: Wał nie musi być szlifowany, co obniża koszty.
• Zabezpieczenie wału: Tuleja chroni wał przed zniszczeniem.
• Obniżenie kosztów eksploatacji: Niższe koszty montażu i demontażu oraz mniejsze ryzyko uszkodzenia wału.

Serie

• H2.. wciągana, nakrętka: KM..,HM.., podkładka: MB..
• H3.. wciągana, nakrętka: KM..,HM.., podkładka: MB..
• H23.. wciągana, nakrętka: KM..,HM.., podkłądka: MB..
• H39.. wciągana, nakrętka: HM.., HM39.., podkładka: MS39..
• H30.. wciągana, nakrętka HM.., HM30.., podkładka: MS30..
• H31.. wciągana, nakrętka: HM.., HM31.., podkładka: MS31..
• H32.. wciągana, nakrętka: HM31.. , podkładka: MS32..
• AH2.. wciskana, nakrętka: KM.., HMV..
• AH22.. wciskana, nakrętka: KM.., HMV..
• AH3.. wciskana, nakrętka: KM.., HMV..
• AH23.. wciskana, nakrętka: KM.., HMV..
• AH39.. wciskana, nakrętka: KM.., HMV..
• AH30.. wciskana, nakrętka: KM.., HMV..
• AH31.. wciskana, nakrętka: KM.., HMV..
• AH32.. wciskana, nakrętka: KM.., HMV..
• AH240.. wciskana, nakrętka: KM.., HMV..
• AH241.. wciskana, nakrętka: KM.., HMV..

Nakrętki łożyskowe i podkładki łożyskowe

Charakterystyka

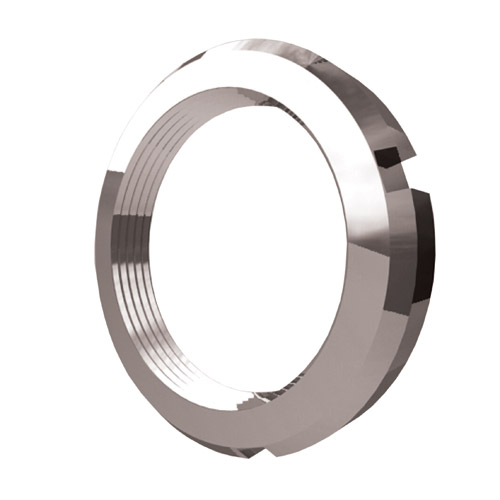

Nakrętki łożyskowe służą do ustalania łożyska na wale lub na tulei wciąganej (nakrętka i podkładka dostarczane są wraz z tuleją), a także do montażu i demontażu łożysk na tulejach wciskanych lub stożkowych czopach wałów. Nakrętki mają cztery lub osiem wycięć symetrycznie rozmieszczonych na obwodzie, w które wkłada się zaczep odpowiedniego klucza hakowego.

• Małe nakrętki (do wielkości 40 – KM.., KML..): Mają gwint metryczny.
• Większe nakrętki (od wymiaru 41): Mają gwint trapezowy.

Typy podkładek zależą od wielkości nakrętek:

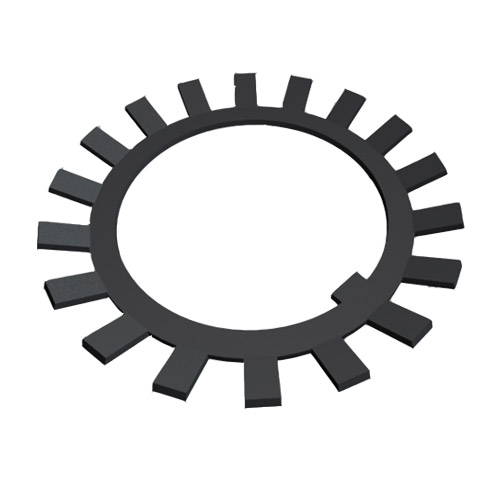

• Małe nakrętki: Używają podkładek zębatych MB.. i MBL..
• Większe nakrętki: Używają podkładek kształtowych typu MS..

Podkładki kształtowe wchodzą w rowek na wale i ustalają położenie nakrętki, a są przymocowane do niej za pomocą śruby sześciokątnej.

Serie

• KM.., gwint metryczny, podkładka MB..
• KML.., gwintmetryczny, podkładka MBL..
• HM.., gwint metryczny, podkładka MB..
• HML.., gwint metryczny, podkłądka MBL..
• HM..T, gwint trapezowy, podkładka MB..
• HML..T, gwint trapezowy, podkładka MBL..
• HM30.., gwint trapezowy, podkładka MS30..
• HM31.., gwint trapezowy, podkładka MS31..

Samodzielne nakrętki łożyskowe

Charakterystyka

Nakrętki łożyskowe typu KMT i KMTA umożliwiają łatwe i dokładne ustalenia osiowe na wale łożysk lub innych elementów współpracujących. Są stosowane głównie do ustalenia łożysk precyzyjnych i są do nich wymiarowo przystosowane. Mają trzy kołki blokujące z mosiądzu, rozmieszczone równomiernie na obwodzie. Kołki te są dociskane za pośrednictwem wkrętów bez łba do gwintu na wale, co zabezpiecza nakrętkę przed obrotem.

• Konstrukcja: Kołki blokujące i wkręty bez łba są usytuowane skośnie do osi wału, pod kątem takim samym jak powierzchnie nośne gwintu. Powierzchnie zakończeń kołków blokujących są obrabiane w jednej operacji technologicznej z gwintem nakrętki, przyjmując zarys gwintu.
• Zabezpieczenie: Polega na tarciu między kołkami zabezpieczającymi a gwintem wału oraz na tarciu spoczynkowym między powierzchniami nośnymi gwintu. Kołki blokujące nie są narażone na obciążenia osiowe działające na nakrętkę, a powierzchnie nośne gwintu nie są odciążone osiowo, co zapobiega deformacji nakrętki.
• Nastawialność: Trzy kołki blokujące umożliwiają dokładnie prostopadłe ustawienie nakrętki lub wyrównanie niedokładności i odchyleń innych elementów konstrukcyjnych ustalanych na wale.
• Rodzaje: Nakrętki typu KMT są wykonane jako nakrętki z rowkami, mniejsze rozmiary mają dwa przeciwległe ścięcia pod klucz. Nakrętki typu KMTA różnią się zewnętrznym kształtem i skokiem gwintu, mają gładką powierzchnię tworzącą i są przeznaczone do ograniczonej przestrzeni zabudowy. Mogą być również używane jako część uszczelnienia szczelinowego.

Nakrętki typu KMT i KMTA są wykonane z powierzchniowo fosforanowanej stali o dużej wytrzymałości, a kołki zabezpieczające z mosiądzu ciągnionego na zimno.

Typy

• tuleje łożyskowe wciskane
• tuleje łożyskowe wciągane
• nakrętki łożyskowe – KM
• nakrętki łożyskowe – HM
• nakrętki łożyskowe – KMT
• nakrętki łożyskowe – KMTA
• podkładki łożyskowe – MB
• podkładki kształtowe – MS
