Rolki bieżne, rolki nośne

Charakterystyka

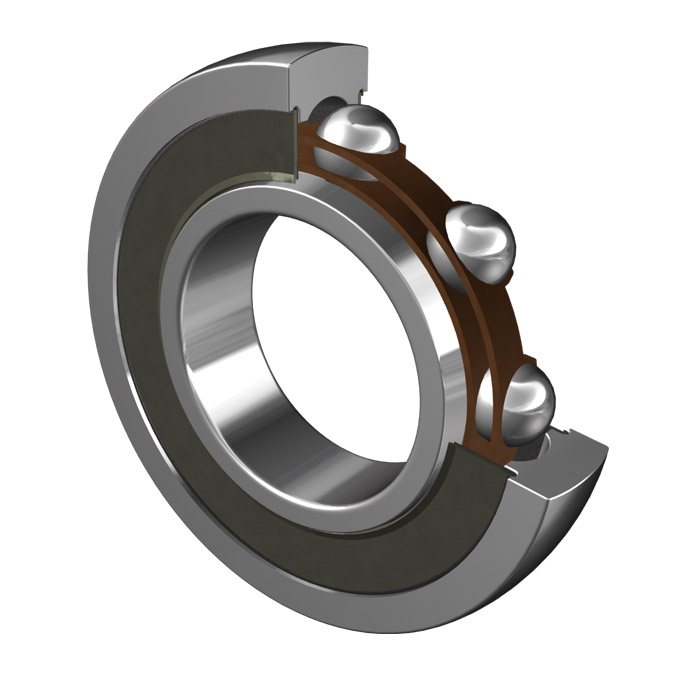

Rolki bieżne zbudowane są na podstawie łożysk kulkowych zwykłych serii 60.. i 62.. (jednorzędowe, wąskie) lub na bazie łożysk kulkowych skośnych serii 30.., 32.. i 33.. (dwurzędowe, szerokie). Wyposażone są w uszczelnienia plastikowe bądź stalowe blaszki ochronne. Dostępne są w wersjach zarówno z płaską powierzchnią bieżną, jak i kulistą. Budową rolki bieżne przypominają łożyska kulkowe czy samonastawne, jednak ich pierścień zewnętrzny, dzięki masywnej budowie, może stanowić zewnętrzną bieżnię współpracującą.

Rolki bieżne z trzpieniem są gotowymi do zabudowy, nierozłącznymi rolkami nośnymi, które zamiast pierścienia wewnętrznego mają masywny sworzeń. Wyposażony w gwint, sworzeń umożliwia szybkie i łatwe mocowanie rolek do współpracujących elementów maszynowych.

Serie

• RBL..(…) – jednorzędowe i dwurzędowe, z kulistą lub płaską powierzchnią pierścienia zewnętrznego, uszczelniane blaszkami ochronnymi lub uszczelkami gumowymi (…) – ..ZZ, ..F2RS, ..FZZ

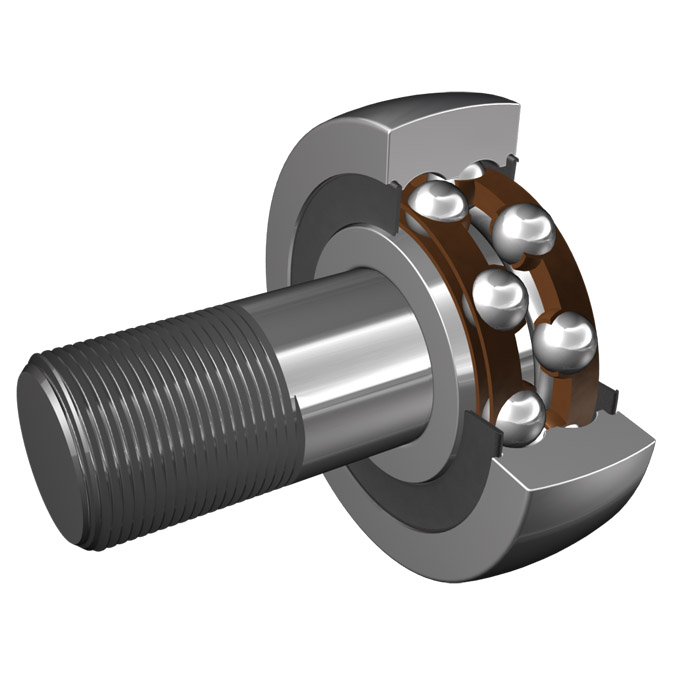

• RBT..F2RS – dwurzędowe, z kulistą powierzchnią pierścienia zewnętrznego, z uszczelkami gumowymi oraz z trzpieniem gwintowany

Igiełkowe i walcowe rolki nośne oraz rolki nośne popychaczy ze sworzniem gwintowanym

Charakterystyka

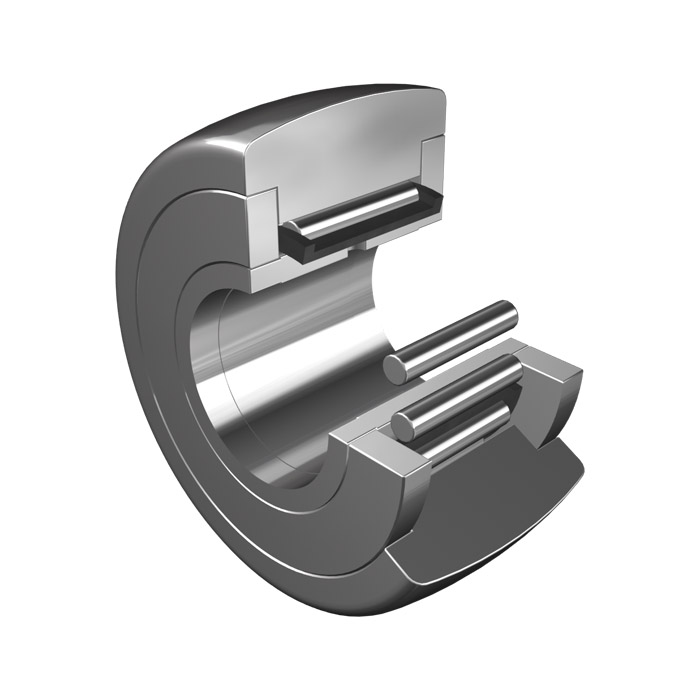

Rolki nośne są łożyskami igiełkowymi lub walcowymi o zmodyfikowanej konstrukcji, z grubościennym pierścieniem zewnętrznym. Taka budowa umożliwia im przenoszenie większych obciążeń promieniowych w porównaniu do rolek bieżnych skonstruowanych na bazie łożyska kulkowego. Zwiększona nośność tych rolek wiąże się jednak z niższymi osiągami obrotowymi.

Rolki popychaczy są gotowymi do zabudowy, nierozłącznymi rolkami nośnymi, które zamiast pierścienia wewnętrznego mają masywny sworzeń. Sworzeń wyposażony w gwint umożliwia szybkie i łatwe mocowanie rolek popychaczy do współpracujących elementów maszynowych.

Serie

Rolki nośne:

• STO.. NA22..2RS – bez prowadzenia osiowego, z pierścieniem wewnętrznym
• NA40..V RNA40..V – bez prowadzenia osiowego, z pierścieniem wewnętrznym lub bez (R)
• RSTO.. RNA22..2RS – bez prowadzenia osiowego, bez pierścienia wewnętrznego
• NATR.. – z prowadzeniem osiowym, z pierścieniami bocznymi prowadzącymi
• NATV.. – z prowadzeniem osiowym i z pełną liczbą elementów tocznych
• NUTR.. – odpowiednik NATV w którym igiełki zastąpiono wałeczkami.

Rolki nośne popychaczy ze sworzniem:

• KR.. – z wewnętrznym sworzniem gwintowanym
• KRV.. – odpowiednik KR z pełną liczbą części tocznych
• NUKR.. – z wewnętrznym sworzniem gwintowanym oparta na bazie rolki NUTR
