Prowadnice liniowe

Charakterystyka

W nowoczesnych rozwiązaniach technologicznych systemy przemieszczeń liniowych odgrywają coraz ważniejszą rolę. Dzięki bardzo dużej precyzji prowadzenia, niewielkim rozmiarom zabudowy, a jednocześnie znaczącej nośności i trwałości, należą do czołówki rozwiązań współczesnej automatyki.

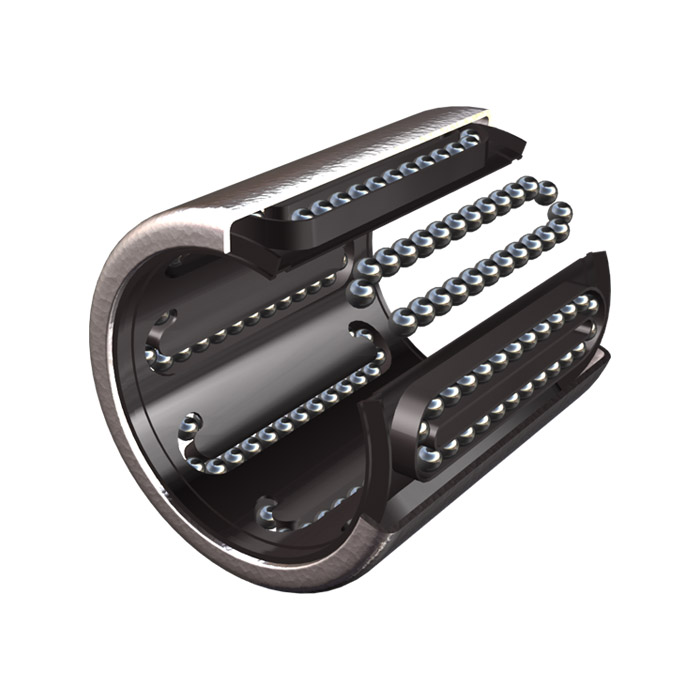

Liczba rzędów kulek widocznych wewnątrz prowadnicy jest związana z wielkością łożyska, a nie z serią. Prowadnice liniowe nazywane są również potocznie tulejami tocznymi.

Oprócz prowadnic istnieje wiele elementów współpracujących, takich jak pręty, szyny czy obudowy. Prowadnice masywne dostępne są w dwóch standardach wymiarowych, przy czym wszystkie wersje są standardowo uszczelniane obustronnie. Standardy wymiarowe, odpowiednio japoński LM.. i europejski KB.., różnią się nieznacznie wymiarami głównymi.

Serie

• LM.. – masywne, standard wymiarowy japoński,uszczelnione
• KB.. – masywne, standard wymiarowy europejski, uszczelnione

Dostępne są w trzech wersjach, odpowiednie oznaczenia za symbolem:

• ..UU wersja podstawowa bez nacięć
• ..AJ z wąskim nacięciem służącym do regulacji luzu
• ..OP szerokie nacięcie, przystosowane do pracy na wyprofilowanych szynach.

UWAGA. Symbol UU generalnie oznacza uszczelnienie, jednak w wypadku prowadnic typu AJ czy OP, mimo że są uszczelniane, jest pomijany.

• KH..PP – cienkościenne, standard wymiarowy europejski, uszczelniona (PP) zapewniająca minimalny przekrój poprzeczny węzła przy dużej nośności. Cechą charakterystyczną jest to, że powracający rząd kulek widać z zewnątrz poprzez nacięcia w zewnętrznej obudowie.

Typy

• cienkościenne i masywne
