Pierścienie osadcze

Charakterystyka

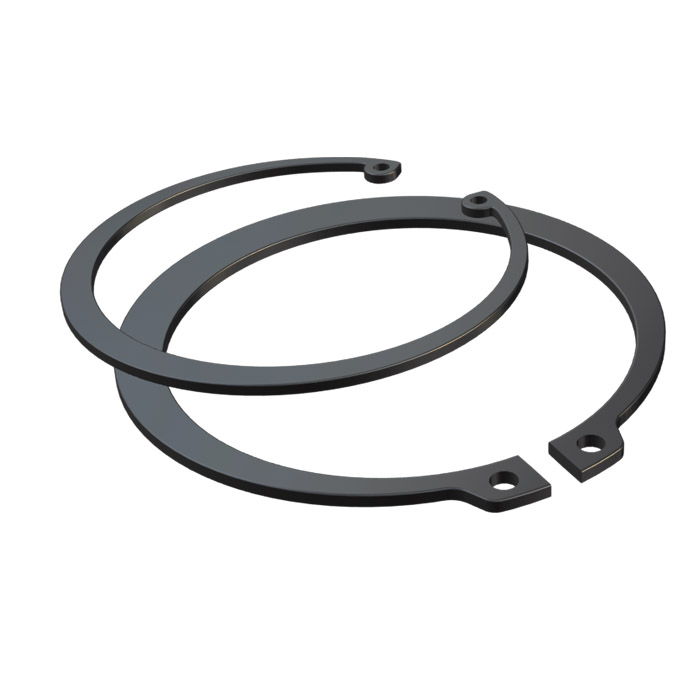

Pierścienie osadcze sprężynujące występują w zakresie średnic od 5 do 500 mm, mają kształt mimośrodowy i równomiernie przylegają do rowka na całym obwodzie. Przenoszą wyłącznie obciążenia poosiowe. Montaż i demontaż odbywa się osiowo przy użyciu specjalnych szczypiec, które wykorzystują otwory na zakończeniach pierścieni.

Pierścienie rozprężne charakteryzują się najmniejszą sprężystością promieniową spośród wszystkich pierścieni osadczych. Montowane są osiowo za pomocą szczypiec na wałkach z rowkami. Głównie wykorzystywane do zabezpieczania łożysk igiełkowych. Charakterystyczną cechą jest brak otworów do mocowania oraz centryczny kształt, odmienny od mimośrodowego.

Płytki osadcze sprężynujące stosowane są tam, gdzie montaż pierścieni w kierunku osiowym jest niemożliwy, na przykład ze względu na uprzednie łożyskowanie wału lub jego długość. Są przeznaczone do sworzni o małej średnicy i wyróżniają się charakterystycznym promieniowym kształtem z trzema symetrycznymi wypustami w środku.

Oznaczenia

• SEG_Z – zewnętrzne, do wałków z rowkiem
• SEG_W – wewnętrzne, do otworów z rowkiem
• SW.. – pierścień rozprężny bez otworów do mocowania
• SP.. – płytki osadcze do zakładania promieniowego.

Za symbolem pierścienia podawany jest rozmiar nominalny wałka bądź obudowy, w której pierścień jest montowany.

Typy

• pierścienie osadcze wewnętrzne
• pierścienie osadcze zewnętrzne
