Łożyska kulkowe wahliwe poprzeczne

Charakterystyka

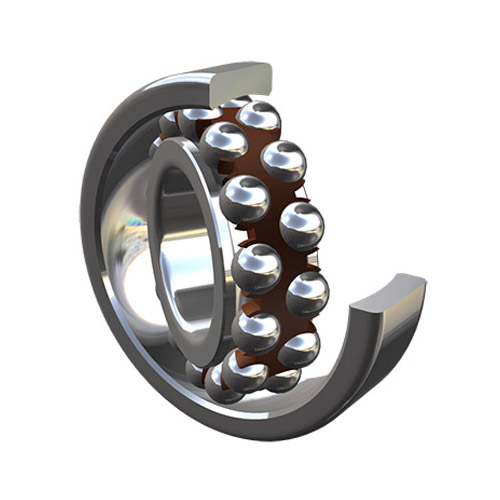

Łożyska kulkowe wahliwe są nierozłączne i charakteryzują się dwoma rzędami kulek oraz kulistą bieżnią pierścienia zewnętrznego, co umożliwia wzajemne ustawianie się pierścieni. Występują one w wersjach z otworem walcowym lub stożkowym o zbieżności 1:12, zarówno odkrytej, jak i uszczelnionej (2RS). Serie 112.. i 113.. mają szeroki pierścień wewnętrzny z nacięciem do mocowania, a seria 115.. jest wyposażona w specjalną tuleję z otworem stożkowym o zbieżności 1:15. Kosze łożysk kulkowych wahliwych są zawsze prowadzone na kulkach i mogą być wykonane ze stali, mosiądzu lub tworzywa termoplastycznego. Najczęściej spotyka się koszyki tłoczone z blachy stalowej, które nie mają dodatkowego oznaczenia za symbolem łożyska. Kosze z tworzywa mają oznaczenia TV, TN9, TNG, a masywne kosze mosiężne – oznaczenie M.

Serie wymiarowe

• 10.. 12.. 13.. 14.. 22.. 23.. – otwór cylindryczny
• 12..K 13..K 22..K 23..K
• otwór stożkowy o zbieżności 1:12 112.. 113..

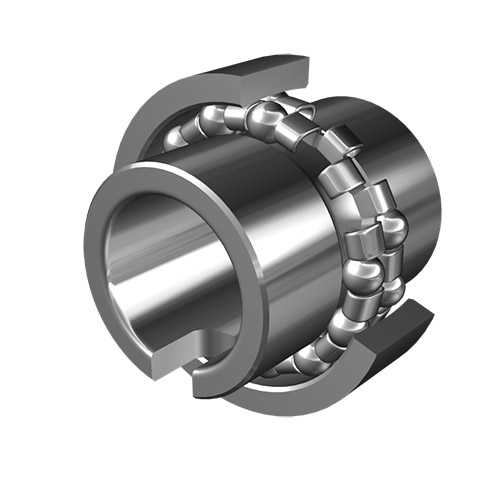

• przedłużony pierścień wewnętrzny
• 115.. – łożysko ze specjalną tuleją, zbieżność 1:15

Typy

• łożyska kulkowe wahliwe
