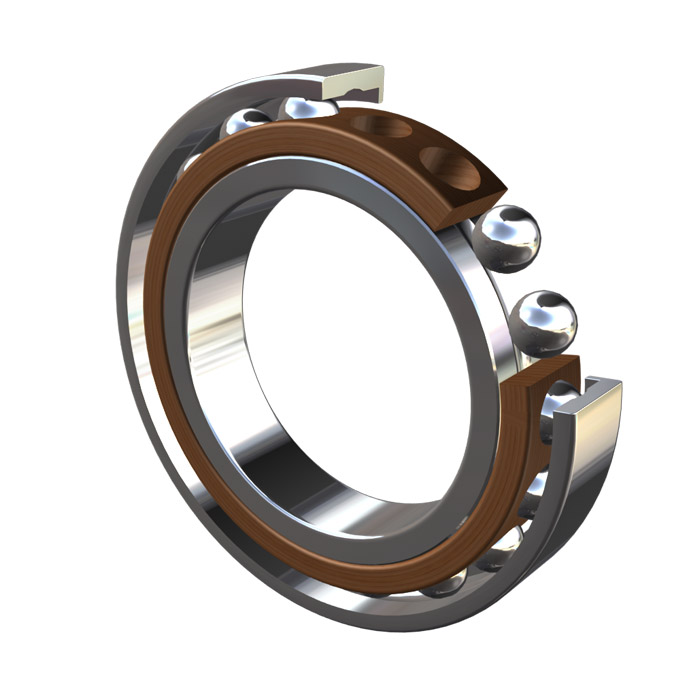

Łożyska kulkowe skośne jednorzędowe poprzeczne
Charakterystyka
Łożyska kulkowe skośne jednorzędowe jednokierunkowe poprzeczne nie są rozłączne. Składają się z pierścienia zewnętrznego, pierścienia wewnętrznego oraz koszyka z kulkami, który może być prowadzony na pierścieniu wewnętrznym (oznaczony literą B), na pierścieniu zewnętrznym (oznaczony literą A), lub bezpośrednio na kulkach (brak oznaczenia literą).
Podstawową cechą odróżniającą łożyska skośne od zwykłych łożysk kulkowych jest inny kształt bieżni pierścienia zewnętrznego. Bieżnia ta jest ukierunkowana osiowo w jedną stronę, co pozwala łożyskom na przenoszenie znacznych obciążeń osiowych w tym kierunku.

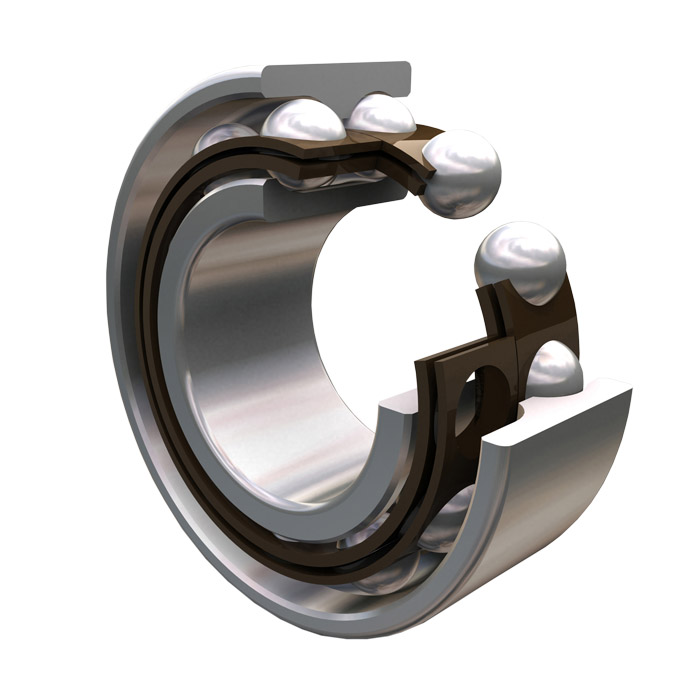

Łożyska kulkowe skośne dwurzędowe poprzeczne
Charakterystyka
Łożysko kulkowe skośne dwurzędowe pod względem budowy odpowiada parze łożysk kulkowych skośnych jednorzędowych w układzie otwartym O. Wyróżnia się następujące wykonania bieżni, odpowiednio do kątów działania:
- oznaczenie B za symbolem łożyska
- 32° – bez oznaczenia za symbolem łożyska
- 35° – bez oznaczenia za symbolem łożyska
- 45° – oznaczenie D lub DA za symbolem łożyska

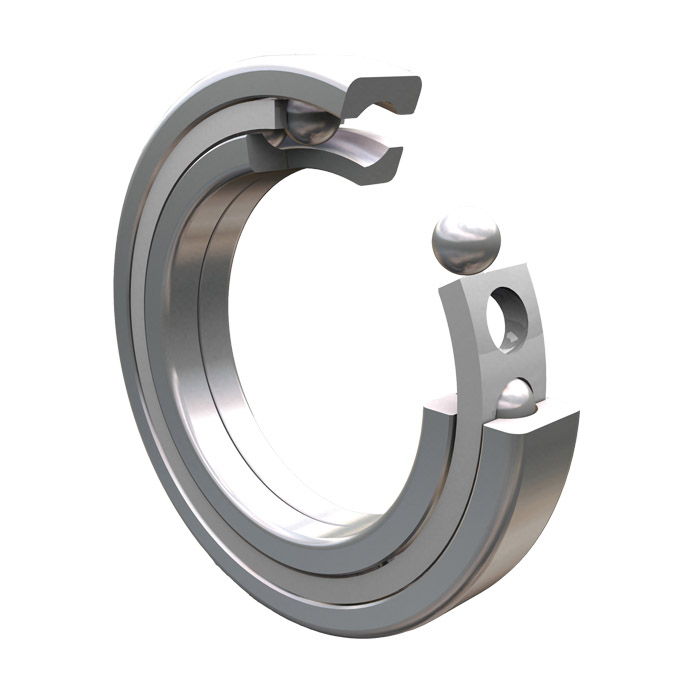

Łożyska kulkowe skośne jednorzędowe dwukierunkowe poprzeczne
Charakterystyka
Łożyska kulkowe o styku czteropunktowym z pierścieniem dzielonym, znane także jako łożyska kulkowe skośne jednorzędowe, mają bieżnie ukształtowane tak, że mogą przenosić obciążenia osiowe w obu kierunkach. Są to łożyska rozbieralne, a w zależności od typu, dzielony jest pierścień zewnętrzny lub wewnętrzny. Kąt bieżni wynosi 23° dla łożysk serii Q.. oraz 35° dla serii QJ..
Typy
- kulkowe jednorzędowe skośne – standardowe
- kulkowe jednorzędowe skośne – do parowania
- kulkowe jednorzędowe skośne szybkoobrotowe
- kulkowe skośne dwurzędowe
- kulkowe skośne jednorzędowe dwukierunkowe (Q, QJ)
Serie wymiarowe
- jednorzędowe jednokierunkowe – 718.. 719.. 70.. 72.. 73.. 74..
- dwurzędowe dwukierunkowe – 38.. 39.. 30.. 32.. 33..
- jednorzędowe dwukierunkowe – Q19.. Q10.. Q12.. Q2.. Q3.. – QJ19.., QJ10.., QJ12.., QJ2.., QJ3.
