Łożyska baryłkowe wzdłużne

Charakterystyka

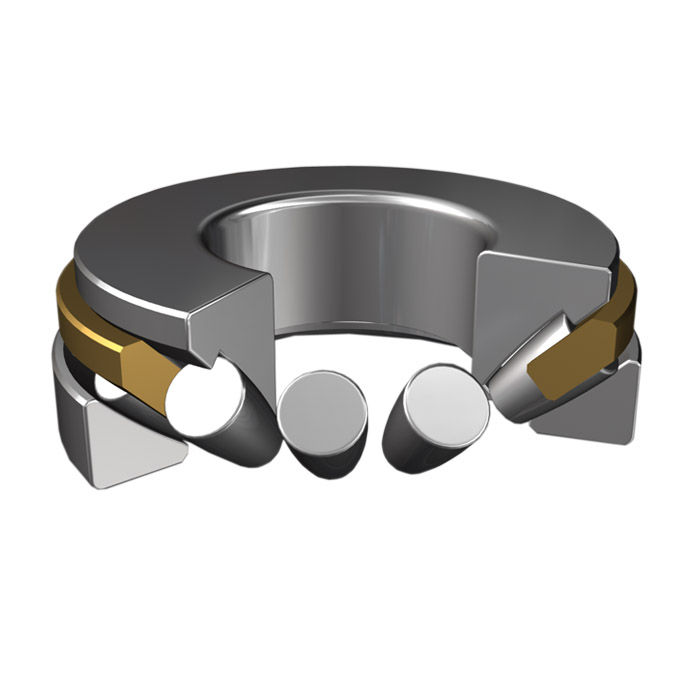

Łożyska baryłkowe wzdłużne są jednorzędowymi, rozłącznymi łożyskami, składającymi się z koszyka utrzymującego zestaw niesymetrycznie rozmieszczonych baryłek, który jest nierozłączny z pierścieniem wewnętrznym, oraz swobodnego pierścienia zewnętrznego. Dzięki takiej konstrukcji montaż pierścienia wewnętrznego z zestawem baryłek oraz pierścienia zewnętrznego może odbywać się oddzielnie.

Kosze łożysk baryłkowych wzdłużnych są zazwyczaj wykonywane z mosiądzu, a sporadycznie ze stali.

W łożyskach baryłkowych wzdłużnych obciążenia są przenoszone skośnie do osi łożyska z jednej bieżni na drugą. W przeciwieństwie do innych łożysk wzdłużnych, te łożyska nadają się również do przenoszenia obciążeń promieniowych przy jednocześnie działających obciążeniach osiowych. Ważną cechą tych łożysk jest ich wahliwość (samonastawność) i związana z tym odporność na ugięcia wału czy błędy współosiowości. W zależności od serii łożysk, obciążenia, prędkości obrotowej oraz tego, który z pierścieni się obraca, możliwość wychyleń kątowych waha się od 1º do 3º. Aby łożyska baryłkowe wzdłużne działały prawidłowo, obciążenie osiowe musi przekraczać 55% obciążenia promieniowego. Jeśli obciążenie zewnętrzne i ciężar łożyskowanych części są mniejsze od minimalnego obciążenia osiowego, łożyska muszą być dodatkowo obciążone osiowo, na przykład za pomocą sprężyn.

Serie wymiarowe

• 292.. 293.. 294..

Typy

• łożyska baryłkowe wzdłużne
